在 GB19056 行業應用中,行駛記錄儀本身通常不直接測油量,而是通過**外接油桿(油位傳感器)**獲取油箱油量數據,再上傳至平臺用于油耗統計、異常分析、偷油漏油監管等場景。
油桿選型是否合理、標定是否規范,直接決定了油量數據“能不能用”。
一、為什么 GB19056 設備需要外接油桿?
簡單一句話:
設備沒“感官”,油桿就是它的“油箱眼睛”。
GB19056 設備通常只具備:
-
數字量 / 模擬量采集能力(RS232 / RS485 / 模擬量)
-
不具備油箱結構感知能力
而現實中的油箱:
-
形狀不規則(扁、長、異形)
-
油箱角度變化(坡道、轉彎)
-
油面晃動嚴重
所以必須通過專用油位傳感器 + 標定曲線,把“油位高度”轉換成“真實油量”。
二、常見油桿類型(行業主流)
1?? 電阻式油桿(最傳統)工作原理:
-
浮子隨油位上下移動
-
改變電阻值(Ω)
-
設備讀取模擬量變化
輸出方式:
-
電阻值(0~180Ω、10~90Ω 等)
-
或 0~5V / 0~12V 模擬量
優點:
-
成本低
-
結構簡單
-
適配老設備
缺點:
-
易受油液晃動影響
-
精度一般
-
長期使用容易漂移
適用場景:
-
普通營運車輛
-
對油耗精度要求不高的項目
2?? 電容式油桿(當前主流)
工作原理:
-
利用燃油介電常數變化
-
油位變化 → 電容量變化
-
內部 MCU 計算油位高度
輸出方式:
-
RS232
-
RS485
-
CAN(少量)
優點:
-
精度高
-
抗晃動能力強
-
溫漂小,穩定性好
缺點:
-
成本高于電阻式
-
對標定要求高
適用場景:
-
危化品運輸
-
油耗監管嚴格的營運車輛
-
平臺考核項目
3?? 超聲波油位傳感器(特殊場景)
工作原理:
-
超聲波測量油面到探頭距離
-
反算油位高度
優點:
-
非接觸式
-
安裝方便
缺點:
-
易受油氣、泡沫影響
-
對油箱結構要求高
適用場景:
-
改裝受限
-
不允許破壞油箱的車輛
三、油桿“標定”的本質是什么?
一句話說明白:
標定 = 建立“油位高度 → 實際油量”的對應關系表
因?yàn)椋?/span>
-
油箱不是規則立方體
-
同樣 1cm 高度,在不同位置對應油量不同
所以不能簡單用:
當前油位 / 總高度 × 油箱容積
必須通過實車加油標定。
四、油桿標定的標準流程(傳統版)
第一步:準備工作【傳統方法】
-
車輛停在水平地面
-
斷電或保持設備穩定
-
確認油箱、油桿已安裝牢固
-
清空歷史標定數據
?? 特別注意:
車輛必須保持同一姿態,標定過程中不能挪車。
第二步:放空油箱(起點)
-
盡量放空燃油
-
記錄油桿輸出值(電阻 / 數值)
-
作為 0L 或最小油量點
通常建議:
-
每次加 10L 或 20L
-
油箱越不規則,分段越細
每次加油后:
-
等待油面穩定(1~2 分鐘)
-
讀取油桿當前值
-
記錄油量與油桿值
第四步:生成標定表 / 曲線
將采集的數據:
-
或?qū)肫脚_(tái)
-
形成 油量—油桿值映射表
設備運行時:
不是算公式,而是查表插值
第五步:驗證與修正
-
實際加油后比對平臺油量
-
允許誤差一般:
-
±3%(行業較好水平)
-
±5%(可接受)
如偏差較大:
-
檢查油桿安裝深度
-
檢查是否標定過程有晃動
-
必要時重新標定

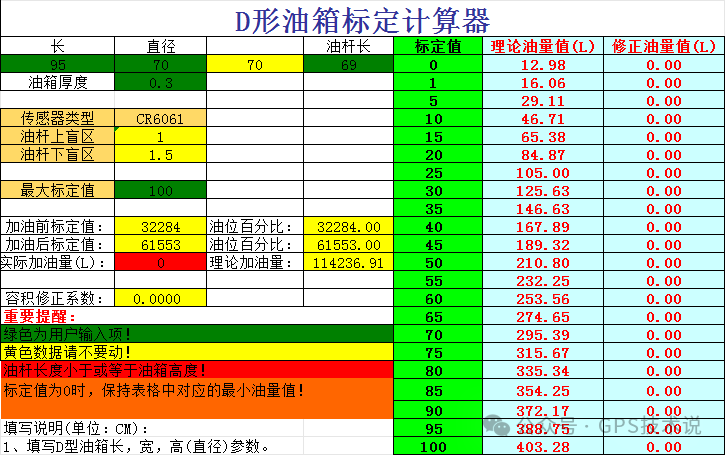

五、油桿標定的標準流程(公式版)
-
確認郵箱形狀
-
輸入油箱的尺寸和體積
自動生成對應刻度值,直接輸入平臺標定即可
六、一句話總結
油桿選型決定上限,標定質量決定成敗。
在 GB19056 行業里,油量準不準,90% 不在設備,而在工程細節。
