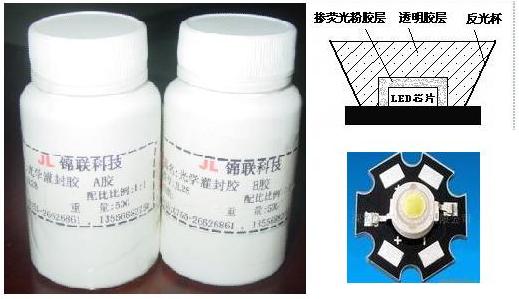

1、良好的耐候性，能適應(yīng)廣泛的溫度、濕度、酸堿等惡劣環(huán)境條件下保持其物理特性與電學(xué)特征；
2、具有穩(wěn)定的介電絕緣性能，是防止環(huán)境污染的有效屏障，固化后形成柔軟的彈性體在較大的溫度和濕度范圍內(nèi)消除沖擊和震動(dòng)所產(chǎn)生的應(yīng)力；
3、加成固化，無(wú)副產(chǎn)物及相當(dāng)微小的收縮性。 1、混合前A,B組份必須各自進(jìn)行徹底的攪拌，然后按照1：1的重量比，稱量配比，攪拌，確保混合均勻后再進(jìn)行灌封。
2、如果電子元器件對(duì)氣泡特別敏感則需要在-0.090MPA的真空中真空脫泡15-20分鐘.確保內(nèi)部沒(méi)有氣泡后再進(jìn)行灌封。 膠料應(yīng)該密封陰涼儲(chǔ)存，配好的膠料要一次性用完，避免造成浪費(fèi)某些材料，化學(xué)品固化劑以及增塑劑會(huì)使得催化劑失效中毒，抑制膠水的固化，下列材料需要格外注意：
1、 有機(jī)錫和其他有機(jī)金屬化合物
2、 含有有機(jī)錫催化劑的有機(jī)硅橡膠
3、 硫，聚硫，聚砜或其他含硫材料
4、 胺、聚氨酯或含胺材料
5、 含有雙鍵或者三鍵的不飽和烴類(lèi)的增塑劑
6、 一些焊接劑殘留物
如果對(duì)某些材料是否有抑制作用存在疑問(wèn)，可與相接觸的材料進(jìn)行小規(guī)模的相容性測(cè)試，如果接觸面上有未固化的液體證明相容性不好，有可能會(huì)抑制固化。
|
特征 |
性能指標(biāo) |
A |
B |
|
固化前 |
外觀 |
無(wú)色透明液體 |
無(wú)色透明液體 |
|
粘度（cps 厘泊） |
6500 |
3500 |
|
密度（g/cm3） |
1.03 |
1.02 |
|
混合物 |
混合比例（重量比） |
1：1 |
|
混合后粘度(25℃,cps) |
4800 |
|
固化條件 |
25℃/5h
80℃/30min
100℃/20min
溫度越高，固化時(shí)間越短 |
|
固化后 |
比重(25℃) |
1.03 |
|
針入度1／10mm |
50 |
|
折光率 |
≥1.53 |
|
透光率 |
≥95% | 本產(chǎn)品應(yīng)儲(chǔ)存在室溫環(huán)境下，使用完的物料必須重新密封良好。本品對(duì)水十分敏感，應(yīng)存放在陰涼干燥處，交貨后在密封狀態(tài)及室溫環(huán)境下保質(zhì)期為六個(gè)月。
|
